محل منبع:
چین
نام تجاری:
NTN
شماره مدل:
69092

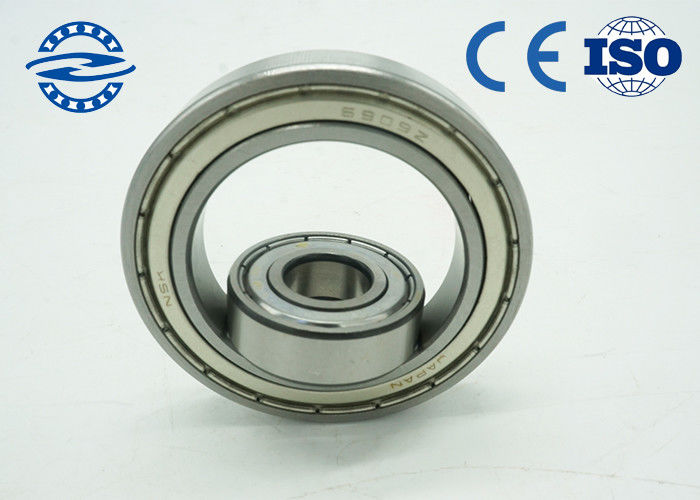

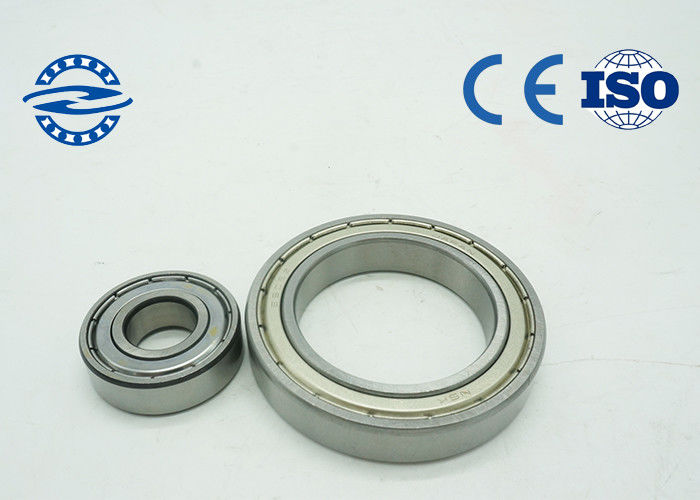

آنها معمول ترین بلبرینگ با برنامه های کاربردی گسترده هستند. مسیرهای مسابقه در هر دو حلقه در شکل شیارهای قوس هستند که می توانند بار شعاعی و محوری دو جهت را حمل کنند. آنها را می توان در شرایطی که سرعت چرخش بالا و سر و صدای کم و لرزش کم مورد استفاده قرار می گیرد.
قفس
یاطاقان توپ، شعاعی عمدتا از قفس های فشرده از قفس های فولادی یا قفس برنج استفاده می شود. هنگامی که قطر بیرونی کمتر از (شامل) 400 میلی متر است،
آنها از قفس فشرده با ورق فولادی استفاده می کنند. وقتی قطر خارجی بزرگتر از 400 میلی متر است، آنها از قفس های برنج استفاده می کنند.
برنامه های کاربردی
می توان در اتومبیل، ماشین آلات، موتور، ابزار، ماشین آلات ساخت، وسایل نقلیه راه آهن، ماشین آلات کشاورزی و انواع دیگر ماشین های مخصوص یافت
انواع
نوع اصلی، با یک حلقه ضربه محکم و ناگهانی بر روی حلقه بیرونی (-N)، با یک سپر (-Z) در یک طرف یا دو سپر (-2Z) در هر دو طرف، با یک مهر و موم (-RS) در یک طرف یا دو مهر و موم (-2RS) در هر دو طرف.
| کد اصلی | شماره مدرن | اندازه اصلی | اندازه نصب | وزن | |||||
| د | د | ب | rsmin | دسمین | dhmax | Rmax | |||
| 200 | 6200 | 10 | 30 | 9 | 0.6 | 14 | 26 | 0.6 | 0.0277 |
| 201 | 6201 | 12 | 32 | 10 | 0.6 | 16 | 28 | 0.6 | 0.0365 |
| 202 | 6202 | 15 | 35 | 11 | 0.6 | 19 | 31 | 0.6 | 0.0431 |
| 203 کیلو بایت | 6203 | 17 | 40 | 12 | 0.6 | 21 | 36 | 0.6 | 0.0661 |
| 6204 | 20 | 47 | 14 | 1 | 25 | 42 | 1 | 0.11 | |
| 204A | 6204TNI | 47 | 14 | 1 | 25 | 42 | 1 | 0.104 | |
| 6304X3 / C3 | 62 | 16 | 1 | 28 | 54 | 1 | 0.252 | ||
| 63/22 / C3 | 22 | 56 | 16 | 1.1 | 29 | 47 | 1 | 0.183 | |
| 66/23 / P53YB2 | 23 | 56 | 15 | 1 | 29 | 47 | 1 | 0.131 | |
| 66/23 / P53Z2 | 56 | 15 | 1 | 29 | 47 | 1 | 0.125 | ||
| 1000905 | 61905 | 25 | 42 | 9 | 0.3 | 27 | 40 | 0.3 | 0.0415 |
| 105 | 6005 | 47 | 12 | 0.6 | 29 | 43 | 0.6 | 0.078 | |
| 16005 | 47 | 8 | 0.3 | 27 | 45 | 0.3 | 0.0562 | ||
| 205 | 6205 | 52 | 15 | 1 | 30 | 47 | 1 | 0.134 | |
| 205A | 6205TNI | 52 | 15 | 1 | 30 | 47 | 1 | 0.126 | |
| 6305 | 62 | 17 | 1.1 | 31.5 | 55.5 | 1 | 0.214 | ||
| 6305X3 / C3YA5 | 68 | 18 | 1.1 | 33 | 62 | 1 | 0.296 | ||
| 405 | 6405 | 80 | 21 | 1.5 | 33 | 72 | 1.5 | 0.53 | |
| 6605X2WBTN1 / HA | 26 | 68 | 19.5 | 2 | 33 | 61 | 2 | 0.272 | |
| 63/28 / HA | 28 | 68 | 18 | 1.1 | 34.5 | 61.5 | 1 | 0.299 | |
| 1000906 | 61906 | 30 | 47 | 9 | 0.3 | 32 | 45 | 0.3 | 0.0433 |
| 1-0005 | 59 | 22 | 0.4 | 33 | 55 | 0.4 | 0.191 | ||
| 206 | 6206 | 62 | 16 | 1 | 35 | 57 | 1 | 0.218 | |
| 306 کیلو بایت | 6306 | 72 | 19 | 1.1 | 36.5 | 65.5 | 1 | 0.354 | |
| 6406 | 90 | 23 | 1.5 | 38 | 82 | 1.5 | 0.805 | ||
| 6007 | 35 | 62 | 14 | 1 | 40 | 57 | 1 | 0.148 | |
| 6207 | 72 | 17 | 1.1 | 41.5 | 65.5 | 1 | 0.284 | ||
| 307 کیلو بایت | 6307 | 80 | 21 | 1.5 | 43 | 72 | 1.5 | 0.456 | |
| 307A | 6307TNI | 80 | 21 | 1.5 | 43 | 72 | 1.5 | 0.443 | |
| 307U | 80 | 21 | 1.5 | 43 | 72 | 1.5 | 0.481 | ||
| 407 | 6407 | 100 | 25 | 1.5 | 43 | 92 | 1.5 | 0.919 | |
| 6008 / C3 | 40 | 68 | 15 | 1 | 44.6 | 63.4 | 1 | 0.191 | |
| 208 کیلو بایت | 6208 | 80 | 18 | 1.1 | 46.5 | 73.5 | 1 | 0.361 | |
| 6208 / HAP6 | 80 | 18 | 1.1 | 46.5 | 73.5 | 1 | 0.361 | ||
| 6208 / P5YB2 | 80 | 18 | 1.1 | 46.5 | 73.5 | 1 | 0.361 | ||
| 370208 | 80 | 18 | 1.1 | 46.5 | 73.5 | 1 | 0.362 | ||
| 6308 / P5YB2 | 90 | 23 | 1.5 | 48 | 82 | 1.5 | 0.642 | ||
| 308 | 6308 | 90 | 23 | 1.5 | 48 | 82 | 1.5 | 0.642 | |
| 308A | 6308TN1 | 90 | 23 | 1.5 | 48 | 82 | 1.5 | 0.611 | |
| 6308 / HA | 90 | 23 | 1.5 | 48 | 82 | 1.5 | 0.642 | ||
| 408 کیلو بایت | 6408 | 110 | 27 | 2 | 49 | 101 | 2 | 1.2 | |
| 62/41 / HAP53 | 41 | 80 | 17 | 1.1 | 46.5 | 73.5 | 1 | 0.342 | |
| 6009 | 45 | 75 | 16 | 1 | 50 | 70 | 1 | 0.246 | |
| 209 | 6209 | 85 | 19 | 1.1 | 51.5 | 78.5 | 1 | 0.428 | |
