محل منبع:
چین
نام تجاری:
ZH
گواهی:
IS09001
شماره مدل:
FYTB20TF

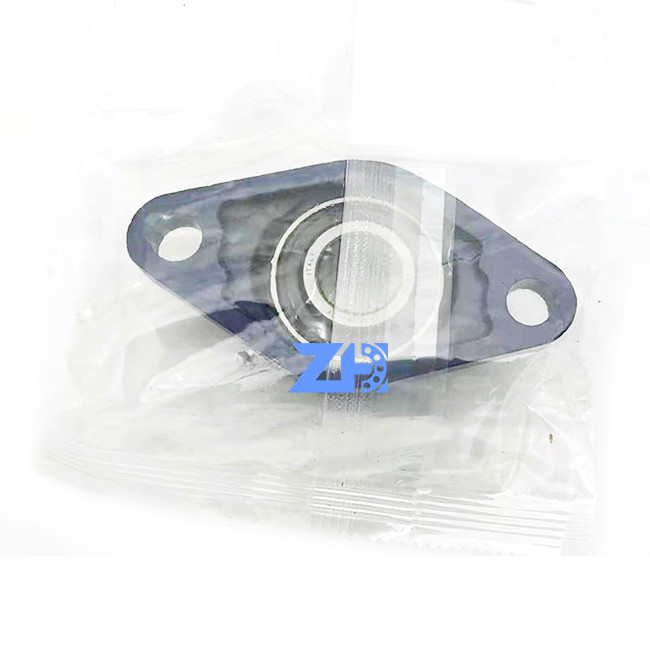

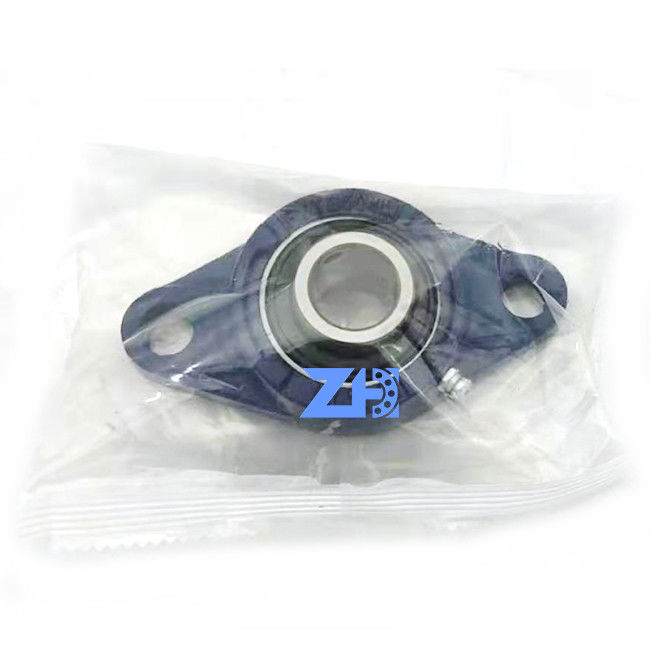

بلبرینگ بالشی FYTB20TF FYTB20TF-W FYTB20TF-RS P0 P6 P5 P3 P4 P2 سطح کیفی کروم فولادی
معرفی محصول
منt عمدتا برای تحمل بار ترکیبی شعاعی و محوری بر اساس بار شعاعی استفاده می شود، به طور کلی برای تحمل بار محوری به تنهایی مناسب نیست، چنین بلبرینگ ها را می توان به ترتیب حلقه داخلی (با مجموعه کاملی از غلتک ها و نگهدارنده ها) و حلقه بیرونی نصب کرد.این نوع بلبرینگ اجازه نمی دهد شفت نسبت به محفظه کج شود و در نتیجه نیروهای محوری اضافی تحت بار شعاعی ایجاد می شود.اندازه فاصله محوری یاتاقان با این که آیا یاتاقان می تواند به طور معمول کار کند یا خیر ارتباط زیادی دارد.وقتی فاصله محوری خیلی کم باشد، افزایش دما بیشتر می شود.هنگامی که فاصله محوری زیاد باشد، یاتاقان به راحتی آسیب می بیند.بنابراین باید به تنظیم فاصله محوری یاتاقان در هنگام نصب و بهره برداری توجه ویژه ای داشت و در صورت لزوم می توان برای افزایش صلبیت یاتاقان نصب قبل از تداخل را انجام داد.
| د |
20میلی متر
|
قطر سوراخ |
|---|---|---|
| د1 |
≈28.2میلی متر
|
قطر بیرونی حلقه داخلی |
| آ |
29.5میلی متر
|
عرض کلی |
| آ1 |
11میلی متر
|
عرض فلنج |
| آ3 |
3.2میلی متر
|
عمق فرورفتگی مرکز |
| آ5 |
20.5میلی متر
|
عرض شامل پوشش انتهایی |
| ب |
31میلی متر
|
عرض حلقه داخلی |
| ب1 |
31میلی متر
|
عرض کلی بلبرینگ |
| ب4 |
4.5میلی متر
|
فاصله از طرف دستگاه قفل تا مرکز نخ |
| دیb1 |
58میلی متر
|
قطر خارجی بالا |
| دیb2 |
60.5میلی متر
|
قطر خارجی پایه |
| دیج |
50.8میلی متر
|
قطر فرورفتگی مرکز مسکن |
| اچ |
112میلی متر
|
ارتفاع کلی |
| جی |
90میلی متر
|
فاصله بین پیچ های اتصال |
| L |
60.5میلی متر
|
طول کلی |
| ن |
11.5میلی متر
|
قطر سوراخ پیچ اتصال |
| س1 |
18.3میلی متر
|
فاصله از نمای کناری دستگاه قفل تا مرکز مسابقه |
| تی |
37.3میلی متر
|
عرض کلی واحد |
| آرجی |
1/4-28 UNF
|
نخ محفظه برای چسباندن گریس |
|---|---|---|
| آر1 |
20میلی متر
|
موقعیت محوری نخ مسکن |
| آرα |
45درجه
|
موقعیت زاویه ای نخ مسکن |
| دین |
6.5میلی متر
|
قطر کره سر فیتینگ گریس |
|---|---|---|
| SWن |
7میلی متر
|
اندازه کلید شش ضلعی برای فیتینگ گریس |
| جین |
1/4-28 SAE-LT
|
نخ فیتینگ گریس |
| جی6 |
74میلی متر
|
فاصله پین های رولپلاک |
|---|---|---|
| جی7 |
11.5میلی متر
|
افست محوری پین های رولپلاک |
| ن4 |
2میلی متر
|
قطر توصیه شده برای پین های رولپلاک |
| رتبه بندی بار دینامیکی پایه | سی |
12.7kN
|
|---|---|---|
| رتبه بندی بار استاتیک پایه | سی0 |
6.55kN
|
| محدودیت بار خستگی | پتو |
0.28kN
|
| محدود کردن سرعت |
8 500r/min
|
|
|
محدود کردن سرعت با تحمل شفت h6
|
