محل منبع:
چين
نام تجاری:
CNZH
شماره مدل:
51100
ویدیو
ویدیو

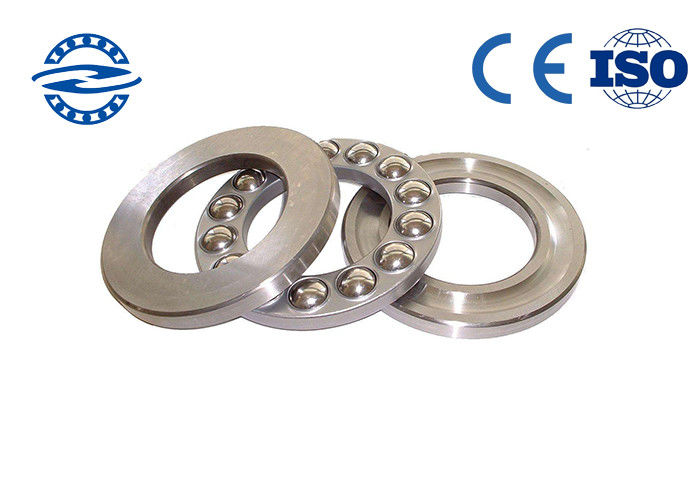

بلبرینگ 51100 با سرعت بالا مینیاتور یاطاقان توپ ، مینیاتور با یک جهت یا دو جهته
مقدمه
یاطاقان توپ ، از سه قسمت صندلی / حلقه های شافت ، توپ و قفس ساخته شده است.به یکی که با شافت مطابقت دارد حلقه شافت و به دیگری که با پوسته همسان است حلقه صندلی می گویند.آنها را می توان با توجه به نیرو به یاتاقان توپی رانش یک جهته و یاطاقان توپی دو جهته تقسیم کرد.یاتاقان توپی تک جهته می تواند بار محوری را تحمل کند در حالی که بلبرینگ رانش دو جهته می تواند بار محوری دو جهته را تحمل کند.حلقه باید با شافت برای بلبرینگ رانش دو جهته مطابقت داشته باشد.یاتاقان دارای حلقه نشیمن در سطح نصب کروی دارای قابلیت خود آرایی است.تأثیر ناشی از خطای نصب می تواند کمتر باشد.یاطاقان توپ ، رانش نمی تواند بار شعاعی را تحمل کند و سرعت محدود کننده کمی دارد.
مشخصات یاطاقان توپ
| ساختار | رانش |
| تایپ کنید | توپ |
| نام تجاری | CNZH |
| دایره مواد | GCR15 |
| مواد غلتکی | GCR15 |
| ترخیص کالا از گمرک | C2 ، C3 ، C4 ، C5 |
| سختی | HRC58-62 |
| اندازه سوراخ | 10 - 260 میلی متر |
| قطر خارج | 24 - 320 میلی متر |
| شماره مدل | 51100،51200 |
| درجه بندی دقیق | P0 P6 P5 |
| نوع مهر و موم | باز کن |
| تعداد ردیف | ردیف مجرد |
| محل مبدا | شاندونگ ، چین (سرزمین اصلی) |
| قفس | فولاد / برنج |
| نمونه ها | رایگان |
| گواهینامه | ISO9001: 2008 |
| خدمات نصب شده | در دسترس |
| توانایی تامین | تعداد زیادی با سهام و محصولات جدید |
| سختی | HRC58-62 |
| موجودی | سهام بزرگ |
مشخصات یاطاقان توپ
1یاطاقان توپ ، رانش یک طرفه ، دو طرفه
2کوسن صندلی کروی یا حلقه صندلی کروی قابل انتخاب است.
3فولاد با کیفیت بالا - فولاد فوق العاده تمیز که می تواند طول عمر بلبرینگ را 80٪ افزایش دهد
4فناوری چربی بالا - فناوری روانکاری NSK می تواند باعث افزایش عمر گریس و بهبود عملکرد یاتاقان شود
5توپ فولادی درجه بالا - ساکت و آرام با سرعت بالا
6برای انتخاب خطا در نصب ، از حلقه استفاده کنید
اندازه دیگر
| شماره تحمل | ابعاد (میلی متر) | وزن (کیلوگرم) |
| 51100 سریال | ||
| 51100 | 10X24X9 | 0.02 |
| 51101 | 12X26X9 | 0.022 |
| 51102 | 15X28X9 | 0،024 |
| 51103 | 17X30X9 | 0.028 |
| 51104 | 20X35X10 | 0.04 |
| 51105 | 25X42X11 | 0.059 |
| 51106 | 30X47X11 | 0.068 |
| 51107 | 35X52X12 | 09/0 |
| 51108 | 40X60X13 | 0.12 |
| 51109 | 45X65X14 | 0.15 |
| 51110 | 50X70X14 | 0.16 |
| 51111 | 55X78X16 | 0.24 |
| 51112 | 60X85X17 | 29/0 |
| 51113 | 65X90X17 | 0.34 |
| 51114 | 70X95X18 | 0.36 |
| 51115 | 75 * 100 * 19 | 0.42 |
| 51116 | 80 * 105 * 19 | 0.43 |
| 51117 | 85X110X19 | 0.46 |
| 51118 | 90X120X22 | 0.68 |
| 51120 | 100 * 130 * 25 | 0.99 |
| 51122 | 110X145X25 | 1.08 |
| 51124 | 120 * 155 * 25 | 1.16 |
| 51126 | 130X170X30 | 87/1 |
| 51128 | 140X180X31 | 2.2 |
| 51130 | 150X190X31 | 2.15 |
| 51132 | 160X200X31 | 28/2 |
| 51134 | 170X215X34 | 3.25 |
| 51136 | 180X225X34 | 39/3 |
| 51138 | 190X240X37 | 3.95 |
| 51140 | 200X250X37 | 4.13 |
| 51144 | 220X270X37 | 4.5 |
| 51148 | 240X300X45 | 7.38 |
| 51152 | 260X320X45 | 93/7 |
| 51200 سریال | ||
| 51200 | 10X26X11 | 0.03 |
| 51201 | 12X28X11 | 0.034 |
| 51202 | 15X32X12 | 0.046 |
| 51203 | 17X35X12 | 0.053 |
| 51204 | 20X40X14 | 0.082 |
| 51205 | 25X47X15 | 0.12 |
| 51206 | 30X52X16 | 0.15 |
| 51207 | 35X62X18 | 0.22 |
| 51208 | 40X68X19 | 0.27 |
| 51209 | 45X73X20 | 0.32 |
| 51210 | 50X78X22 | 0.39 |
| 51211 | 55X90X25 | 0.61 |
| 51212 | 60X95X26 | 69/0 |
| 51213 | 65X100X27 | 0.77 |
| 51214 | 70X105X27 | 81/0 |
| 51215 | 75 * 110 * 27 | 0.86 |
| 51216 | 80X115X28 | 0.95 |
| 51217 | 85X125X31 | 29/1 |
| 51218 | 90X135X35 | 1.77 |
| 51220 | 100X150X38 | 2.36 |
کاربرد:
استفاده از یاطاقان توپ ، فقط برای قطعات ماشین با بار محوری و سرعت کم مانند قلاب جرثقیل ، پمپ عمودی ، سانتریفیوژ عمودی ، جک ، کاهنده سرعت کم و غیره قابل استفاده است.
چرا ما را انتخاب کنید
1. در همان قیمت ، کیفیت ما بالاتر است ، در همان کیفیت ، قیمت ما پایین تر است
2. دقت بالا ، عمر طولانی
3. نام تجاری ما WZA است ، ما همچنین می توانیم نصب کنیم
4. بهترین خدمات ، سهام بسیاری
5. برای بلبرینگ های زیاد ، زمان تحویل ما کوتاه تر از سایر کارخانه ها است.
در حالت عادی ، اگر مقدار آن بین 100000-1000000 باشد ، زمان تحویل 10-35 روز است.
