محل منبع:
چین ژاپن
نام تجاری:
QIEAL ZH
شماره مدل:
7308 7305 7307

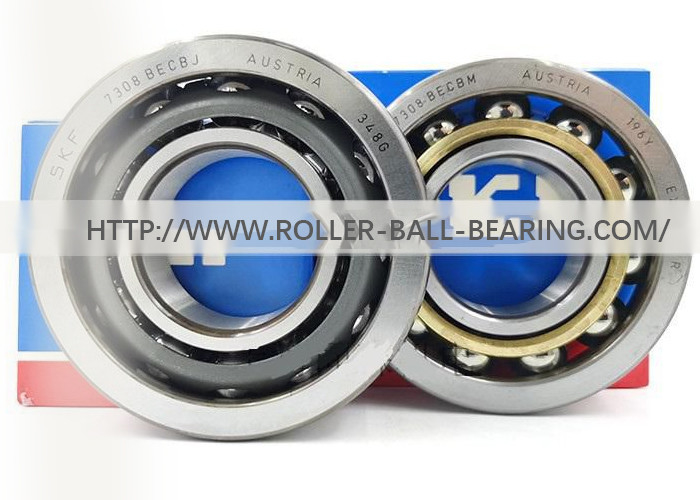

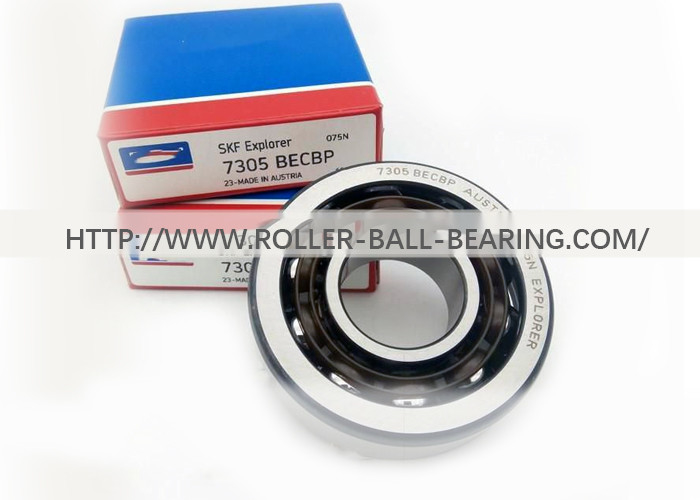

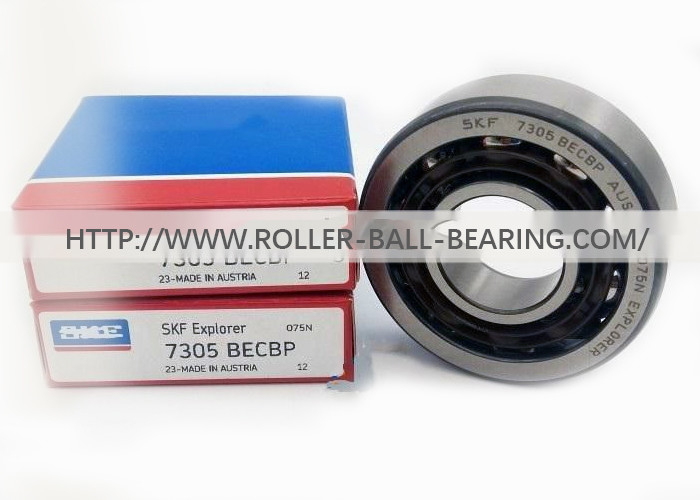

بلبرینگ تماس زاویه ای 7303 7304 7305 7306 7307 7308 7309 7310 7311 7312
بلبرینگ‌های تماس زاویه‌ای روی رینگ‌های داخلی و خارجی راه‌راهی دارند و حلقه‌های داخلی و خارجی می‌توانند نسبت به یکدیگر در جهت محوری یاتاقان جابجا شوند.این یاتاقان ها به ویژه برای تحمل بارهای مرکب مناسب هستند، یعنی بارهایی که به طور همزمان در هر دو جهت شعاعی و محوری عمل می کنند.ظرفیت تحمل بار محوری بلبرینگ تماس زاویه ای با زاویه تماس افزایش می یابدαافزایش.زاویه تماس، زاویه بین خطی است که نقطه تماس توپ و مسیر مسابقه در صفحه شعاعی و خط عمودی محور بلبرینگ را به هم متصل می کند.
مدل های بلبرینگ تماس زاویه ای به دو دسته تقسیم می شوند:α= 15درجهبلبرینگ تماس زاویه ای (نوع 70000C)؛α=25درجهبلبرینگ تماس زاویه ای (نوع 70000AC)؛α=40درجهبلبرینگ تماس زاویه ای (نوع 70000B) بلبرینگ تماس زاویه ای دوتایی جفت شده پشت به پشت [70000C (AC, B) / نوع DB];بلبرینگ‌های تماسی دوتایی زاویه‌ای جفت شده رو در رو [70000C (AC, B) / نوع DF]؛بلبرینگ‌های تماسی با زاویه دوگانه سری [70000C (AC، B) / نوع DT]؛بلبرینگ تماس زاویه ای چهار نقطه ای (نوع QJ0000).جنس قفس بسته به نوع بلبرینگ و شرایط استفاده از برنج، رزین مصنوعی و ... می باشد.
| مدل | د | دی | ب | مهر و موم (C-15°, AC-25°, B-40°) | سطح دقت | وزن (کیلوگرم) |
| 7303 | 17 | 47 | 14 | C، AC، B | P0، P5، P4 | 0.113 |
| 7304 | 20 | 52 | 15 | C، AC، B | P0، P5، P4 | 0.145 |
| 7305 | 25 | 62 | 17 | C، AC، B | P0، P5، P4 | 0.235 |
| 7306 | 30 | 72 | 19 | C، AC، B | P0، P5، P4 | 0.345 |
| 7307 | 35 | 80 | 21 | C، AC، B | P0، P5، P4 | 0.464 |
| 7308 | 40 | 90 | 23 | C، AC، B | P0، P5، P4 | 0.636 |
| 7309 | 45 | 100 | 25 | C، AC، B | P0، P5، P4 | 0.829 |
| 7310 | 50 | 110 | 27 | C، AC، B | P0، P5، P4 | 1.06 |
| 7311 | 55 | 120 | 29 | C، AC، B | P0، P5، P4 | 1.37 |
| 7312 | 60 | 130 | 31 | C، AC، B | P0، P5، P4 | 1.72 |
| 7313 | 65 | 140 | 33 | C، AC، B | P0، P5، P4 | 2.11 |
| 7314 | 70 | 150 | 35 | C، AC، B | P0، P5، P4 | 2.57 |
| 7315 | 75 | 160 | 37 | C، AC، B | P0، P5، P4 | 3.08 |
